4. KEMMLER - Державки HSK по DIN 69893 - 2013 EN DE ES
для размещения заказа - kemmler@kemmler.su

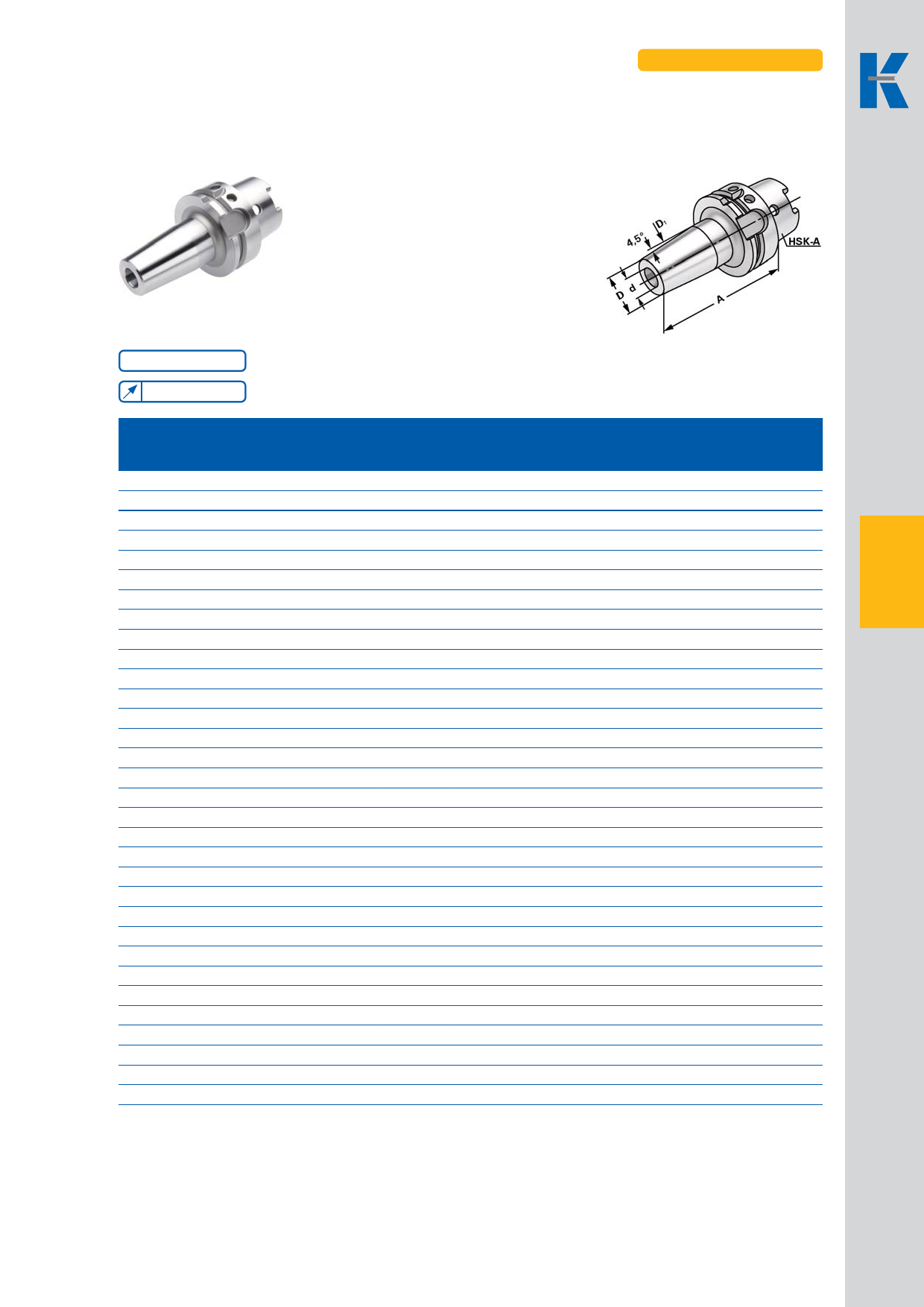

Schrumpffutter zum Spannen
DIN 69893-1 HSK A
von HM und HSS Werkzeugschften
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinder-
schaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
G 6,3 15.000 min–1
0,003
Bestell-Nr.
Order no.
Rfrence
A50.70.03
A50.70.04
A50.70.05
A50.70.06
A50.70.08
A50.70.10
A50.70.12
A50.70.14
A50.70.16
A50.70.18
A50.70.20
A50.70.25
A50.70.32
A50.70.06.1
A50.70.08.1
A50.70.10.1
A50.70.12.1
A50.70.14.1
A50.70.16.1
A50.70.18.1
A50.70.20.1
A50.70.03.2
A50.70.04.2
A50.70.05.2
A50.70.06.2
A50.70.08.2
A50.70.10.2
A50.70.12.2
A50.70.14.2
A50.70.16.2
A50.70.18.2
A50.70.20.2
HSK
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
d A D D1 l1 l2
3 80 11 15 10
–
4 80 14 22 20
5
5 80 16 22 20
5
6 80 21 27 36 10
8 80 21 27 36 10
10 85 24 32 42 10
12 90 24 32 47 10
14 90 27 34 47 10
16 95 27 34 50 10
18 95 33 42 50 10
20 100 33 42 52 10
25 115 44 53 58 10
32 120 44 53 62 10
6 120 21 27 20 10
8 120 21 27 20 10
10 120 24 32 36 10
12 120 24 32 36 10
14 120 27 34 41 10
16 120 27 34 47 10
18 120 33 42 47 10
20 120 33 42 50 10
3 160 11 15 10
–
4 160 14 22 20
5
5 160 16 22 20
5
6 160 21 27 36 10
8 160 21 27 36 10
10 160 24 32 41 10
12 160 24 32 47 10
14 160 27 34 47 10
16 160 27 34 50 10
18 160 33 42 50 10
20 160 33 42 52 10
Hinweis:
Aufnahme fr Induktiv-, Kontakt- und Heiluftschrumpfgerte geeignet. l1 = max. Einstecktiefe
Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
l1 = max. clamping depth
Note:
Toolholders suitable for induction-, contact- and hot air shrink units.
l1 = max. profondeur d’insertion
3, 4, 5 with h4-tolerance and 6 – 32 with h6-tolerance
l2 = max. Verstellweg
Observation: Porte-outils convenables pour machines fretter par induction-,
par contact-, ou par air chaud.
l2 = max. length adjustment range
l2 = max. course de rglage
3, 4, 5 avec h4-tolerance et 6 – 32 avec h6-tolerance
4.27
