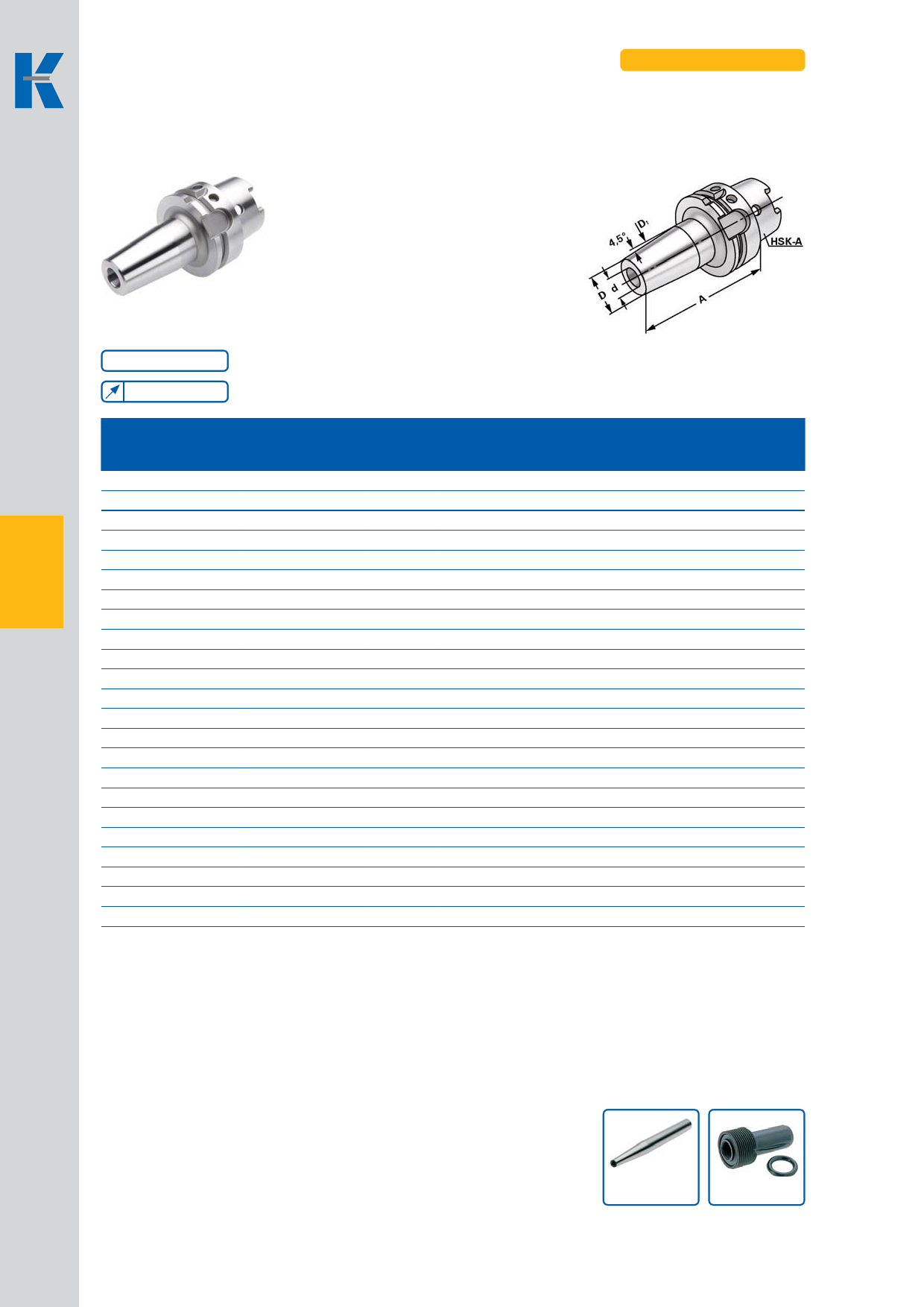

Schrumpffutter zum Spannen
DIN 69893-1 HSK A
von HM und HSS Werkzeugschften
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinder-
schaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
G 6,3 15.000 min–1
0,003
Bestell-Nr.
Order no.
Rfrence
A32.70.03
A32.70.04
A32.70.05
A32.70.06
A32.70.08
A32.70.10
4 A32.70.12
A32.70.14
A32.70.16
A32.70.20
HSK
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
d A D D1 l1 l2
3 60 11 15 10
–
4 60 14 15 20
5
5 60 16 15 20
5
6 70 21 27 36 10
8 70 21 27 36 10
10 70 24 29 42 10
12 90 24 29 47 10
14 90 27 34 47 10
16 90 27 34 50 10
20 100 33 40 52 10
A40.70.03
A40.70.04
A40.70.05
A40.70.06
A40.70.08
A40.70.10
A40.70.12
A40.70.14
A40.70.16
A40.70.18
A40.70.20
A40.70.25
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
3 80 11 15 10
–
4 80 14 22 20
5
5 80 16 22 20
5
6 80 21 27 36 10
8 80 21 27 36 10
10 80 24 32 42 10
12 90 24 32 47 10
14 90 27 34 47 10
16 90 27 34 50 10
18 95 33 42 50 10
20 100 33 42 52 10
25 100 44 51 58 10
Fr 3, 4 und 5 mm nur Hartmetallschfte verwenden!
For 3, 4 and 5 mm only solid carbide tool shanks must be used!
Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis:
Aufnahme fr Induktiv-, Kontakt- und Heiluftschrumpfgerte geeignet.
Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
Note:
Toolholders suitable for induction-, contact- and hot air shrink units.
3, 4, 5 with h4-tolerance and 6 – 32 with h6-tolerance
Observation: Porte-outils convenables pour machines fretter par induction-,
par contact-, ou par air chaud.
3, 4, 5 avec h4-tolerance et 6 – 32 avec h6-tolerance
l1 = max. Einstecktiefe
l1 = max. clamping depth
l1 = max. profondeur d’insertion
l2 = max. Verstellweg
l2 = max. length adjustment range
l2 = max. course de rglage
