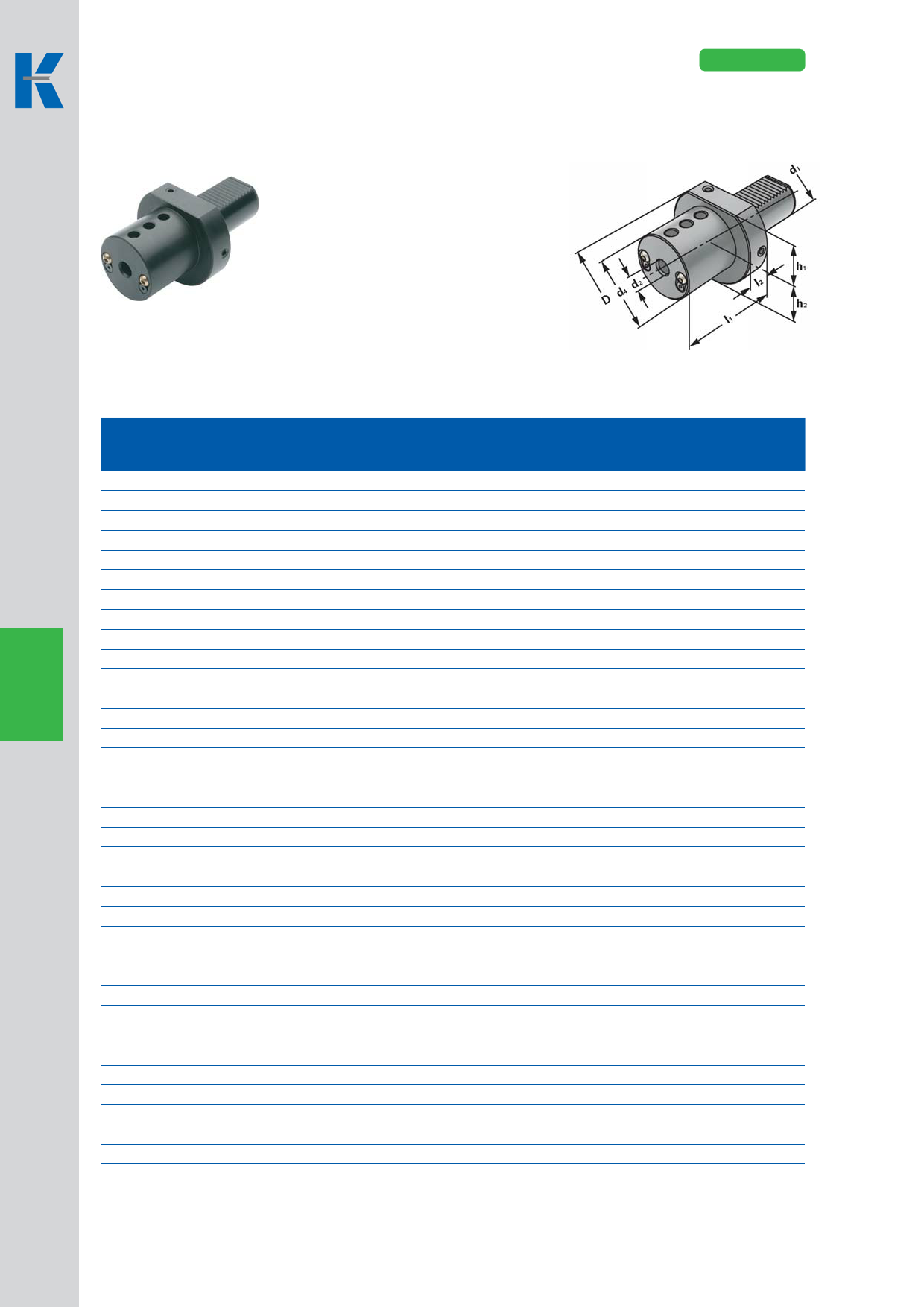

Bohrstangenhalter Form E2
Boring bar holders form E2
Porte-outils pour barres d’alsage forme E2
Verwendung:
Fr Innenbearbeitung mit Bohrstangen.
Application:
For internal machining with boring bars.
Application:
Pour l‘usinage intrieur avec barres
d‘alsage.
DIN 69880
Bestell-Nr.
Order no.
Rfrence
169.52.06
169.52.08
169.52.10
169.52.12
169.52.16
Abmessung
Size
Dimension
E2 – 16 06
E2 – 16 08
E2 – 16 10
E2 – 16 12
E2 – 16 16
d1 d2 D d4 h1 h2 l1 l2
16 6 40 32 18 18 44 13
16 8 40 32 18 18 44 13
16 10 40 32 18 18 44 13
16 12 40 40 18 18 44 13
16 16 40 40 18 18 44 13
209.52.08
209.52.10
209.52.12
209.52.16
E2 – 20 08
E2 – 20 10
E2 – 20 12
E2 – 20 16
20
8 50 40
– 23 50 18
20
10 50 40
– 23 50 18
20
12 50 40
– 23 50 18
20
16 50 40
– 23 50 18
309.52.08
5 309.52.10
309.52.12
309.52.16
309.52.20
309.52.25
309.52.32
E2 – 30 08
E2 – 30 10
E2 – 30 12
E2 – 30 16
E2 – 30 20
E2 – 30 25
E2 – 30 32
30 8 68 55 28 30 60 22
30 10 68 55 28 30 60 22
30 12 68 55 28 30 60 22
30 16 68 55 28 30 60 22
30 20 68 55 28 30 60 22
30 25 68 55 28 30 60 22
30 32 68 68 28 30 75 22
409.52.08
409.52.10
409.52.12
409.52.16
409.52.20
409.52.25
409.52.32
409.52.40
E2 – 40 08
E2 – 40 10
E2 – 40 12
E2 – 40 16
E2 – 40 20
E2 – 40 25
E2 – 40 32
E2 – 40 40
40 8 83 55 32,5 – 75 22
40 10 83 55 32,5 – 75 22
40 12 83 55 32,5 – 75 22
40 16 83 55 32,5 – 75 22
40 20 83 55 32,5 – 75 22
40 25 83 55 32,5 – 75 22
40 32 83 83 32,5 – 75 22
40 40 83 83 32,5 – 90 22
509.52.12
509.52.16
509.52.20
509.52.25
509.52.32
509.52.40
509.52.50
E2 – 50 12
E2 – 50 16
E2 – 50 20
E2 – 50 25
E2 – 50 32
E2 – 50 40
E2 – 50 50
50
12 98 68 35
–
50
16 98 68 35
–
50
20 98 68 35
–
50
25 98 68 35
–
50
32 98 68 35
–
50
40 98 98 35
–
50
50 98 98 35
–
Ausfhrung: Mit einstellbaren Kugelspritzdsen
Version:
With adjustable spray nozzles
Version:
Avec gicleurs ajustables
Lieferumfang: Mit Spannschrauben
Delivery:
With clamping screws
Livraison: Avec vis de serrage
5.16
kemmler@kemmler.su
www.kemmler.su
90
90
90
90
90
90
100
30
30
30
30
30
30
30
