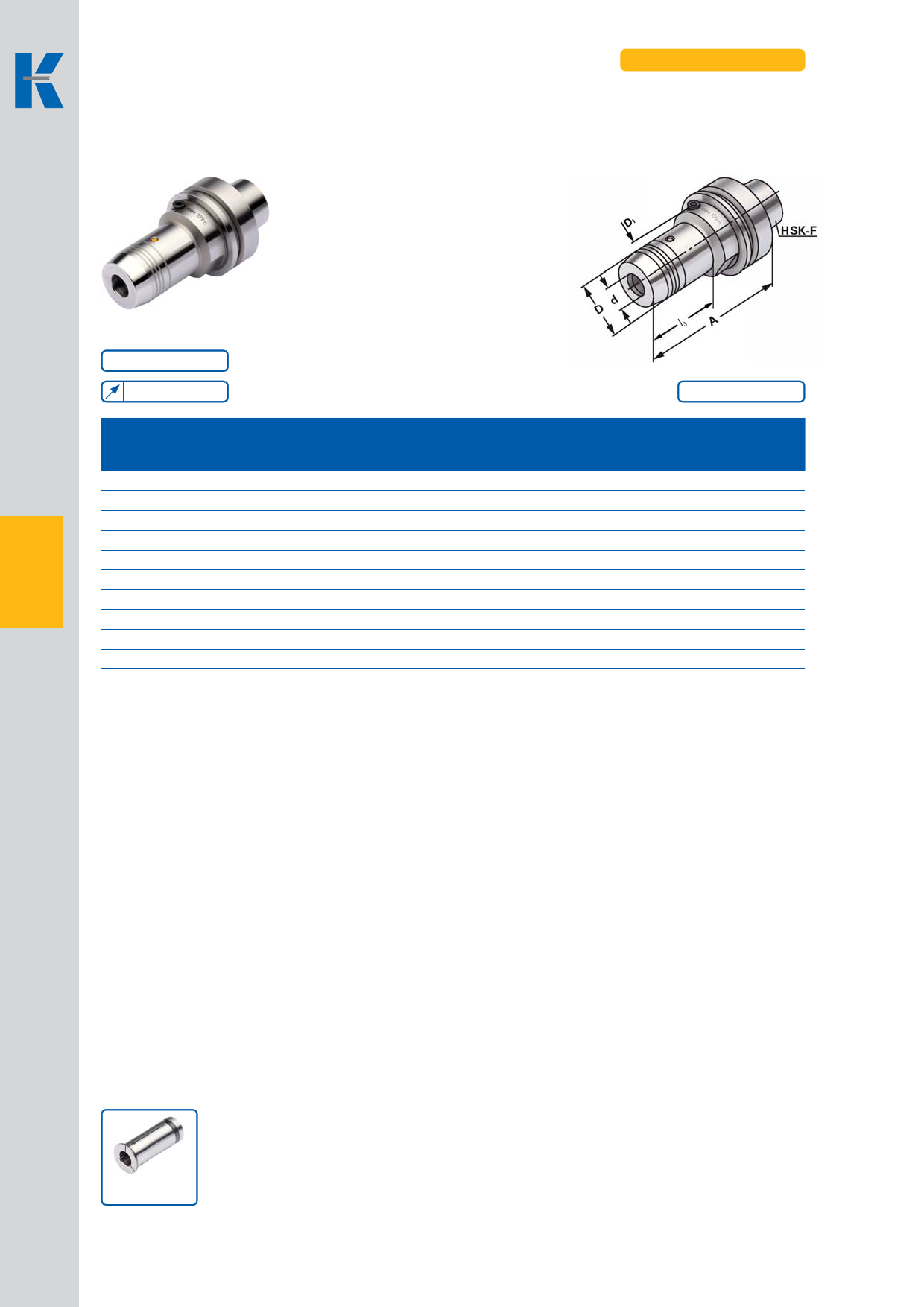

Hydro-Dehnspannfutter
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
DIN 69893-6 HSK F
G 6,3 15.000 min–1
0,003
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft nach DIN 1835 Form A+B+E
und DIN 6535 Form HA+HB+HE
(grer 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc.
DIN 1835 form A+B+E and DIN 6535 form
HA+HB+HE (larger than dia. 20 mm only
with reduction sleeve).
Application:
Pour le serrage d’outils avec queue
cylindrique suivant DIN 1835 forme A+B+E
et DIN 6535 forme HA+HB+HE ( partir de
dia. 20 mm seulement avec rduction).
INFO 10.03
Bestell-Nr.
Order no.
Rfrence
F63.H06
F63.H08
F63.H10
F63.H12
F63.H14
F63.H16
4 F63.H18
F63.H20
F63.H25
F63.H32
HSK
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
HSK-F 63
Lieferumfang: Mit Spannschlssel
Delivery:
With wrench
Livraison: Avec cl de serrage
d A D D1 l1 l2 l3
6 100 26 50 37 10 45
8 100 28 50 37 10 44
10 100 30 50 42 10 46
12 100 32 50 47 10 45,5
14 100 34 50 47 10 44
16 100 38 50 52 10 44
18 100 40 50 52 10 42
20 100 42 50 52 10 42
25 120 50 50 58 10 26
32 125 60 50 62 10 26
l1 = max. Einstecktiefe
l1 = max. clamping depth
l1 = max. profondeur d’insertion
l2 = max. Verstellweg
l2 = max. length adjustment range
l2 = max. course de rglage
7.66 –7.67
4.80
