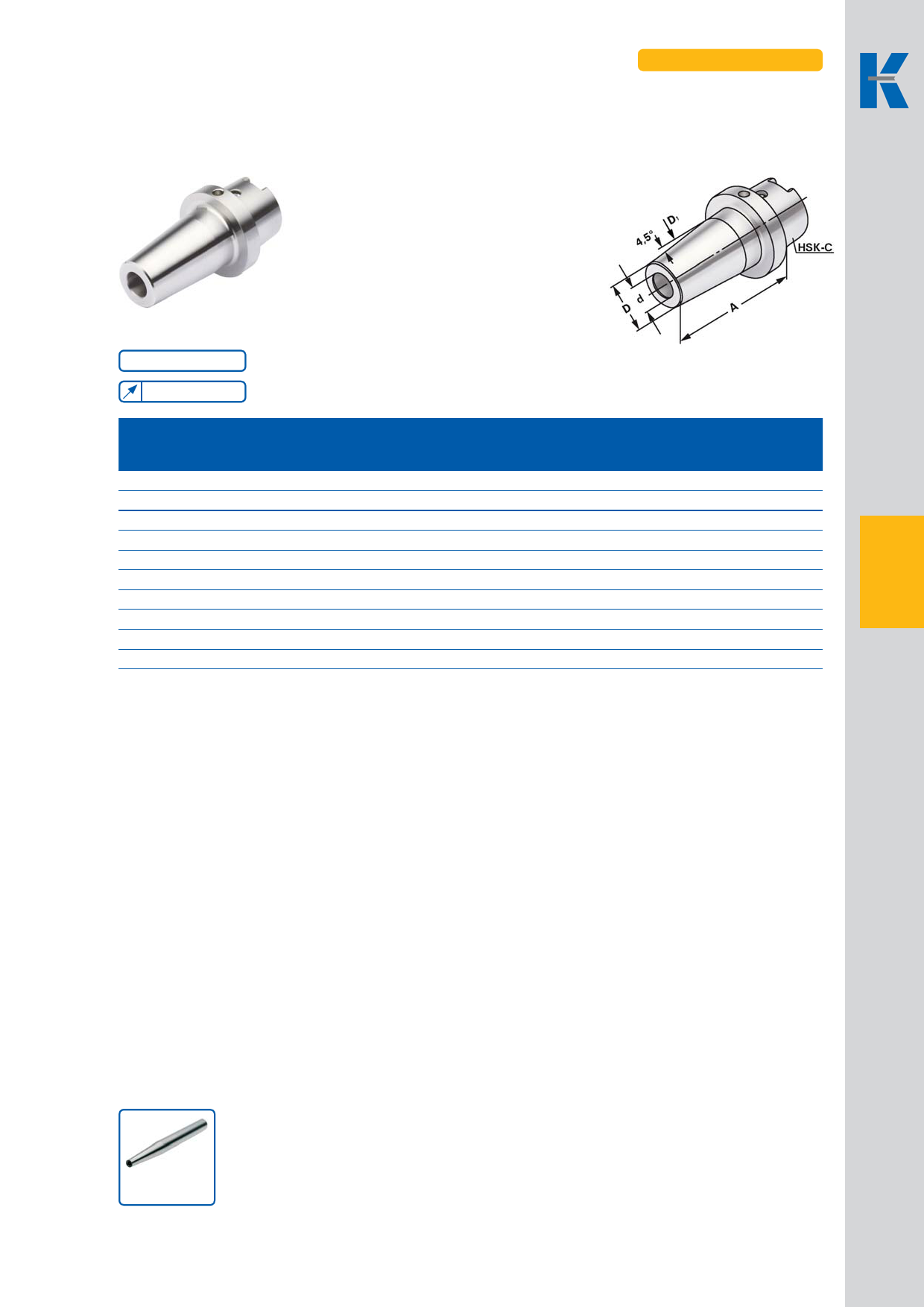

Schrumpffutter zum Spannen
DIN 69893-1 HSK C
von HM und HSS Werkzeugschften
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinder-
schaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
G 6,3 15.000 min–1
0,003
Bestell-Nr.
Order no.
Rfrence
C63.70.06
C63.70.08
C63.70.10
C63.70.12
C63.70.14
C63.70.16
C63.70.18
C63.70.20
C63.70.25
C63.70.32
HSK
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
HSK-C 63
d A D D1 l1 l2
6 70 21 27 36 10
8 70 21 27 36 10
10 75 24 32 42 10
12 80 24 32 47 10
14 80 27 34 47 10
16 85 27 34 50 10
18 85 33 42 50 10
20 90 33 42 52 10
25 100 44 53 58 10
32 110 44 53 61 10
Hinweis:
Aufnahme fr Induktiv-, Kontakt- und Heiluftschrumpfgerte geeignet.
Schafttoleranz bei 6 – 32 mm = h6
Note:
Toolholders suitable for induction-, contact- and hot air shrink units.
6 – 32 with h6-tolerance
Observation: Porte-outils convenables pour machines fretter par induction-,
par contact-, ou par air chaud.
6 – 32 avec h6-tolerance
l1 = max. Einstecktiefe
l1 = max. clamping depth
l1 = max. profondeur d’insertion
l2 = max. Verstellweg
l2 = max. length adjustment range
l2 = max. course de rglage
