4. KEMMLER - Державки HSK по DIN 69893 - 2013 EN DE ES
для размещения заказа - kemmler@kemmler.su

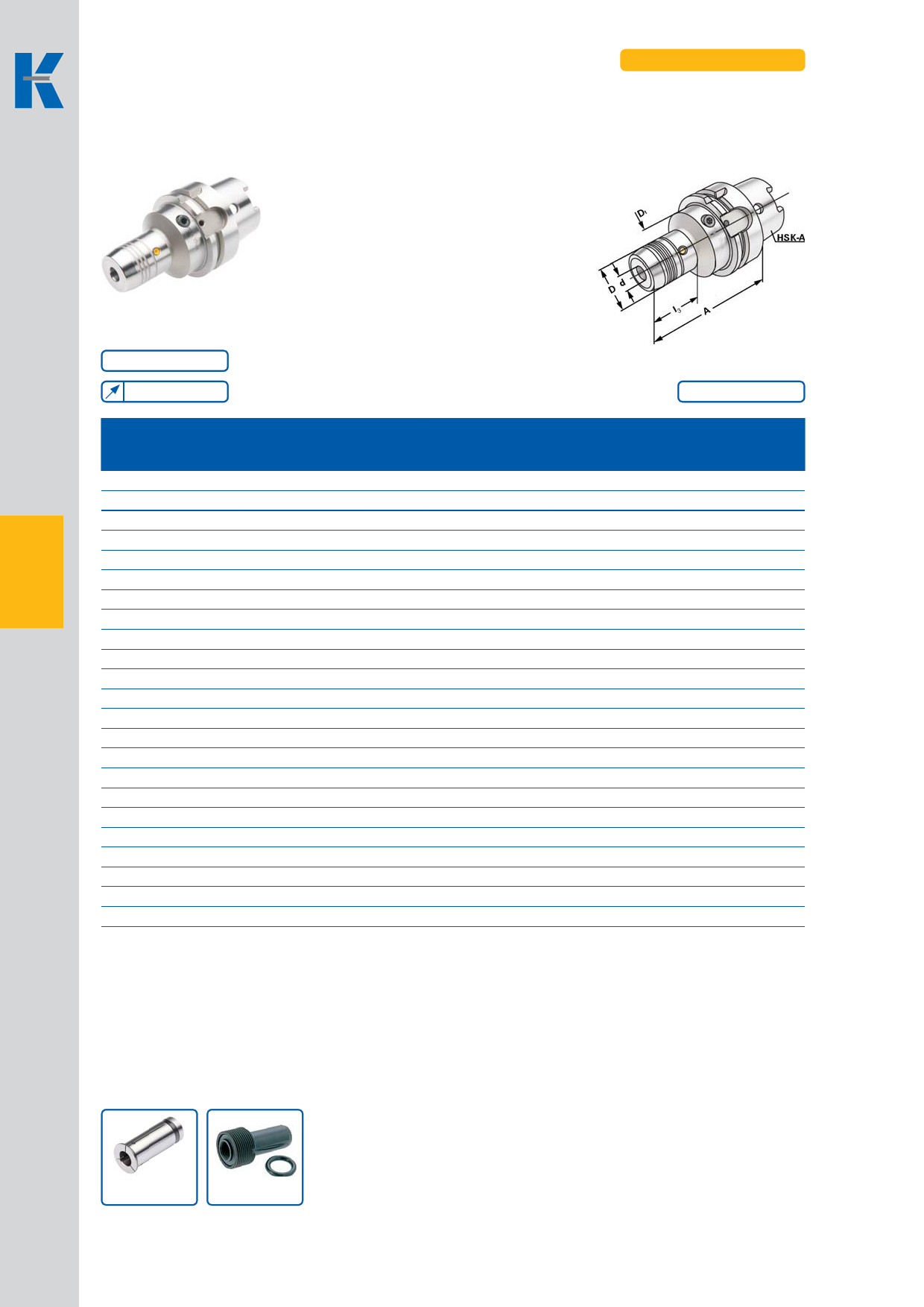

Hydro-Dehnspannfutter
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
DIN 69893-1 HSK A
G 6,3 15.000 min–1
0,003
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft nach DIN 1835 Form A+B+E
und DIN 6535 Form HA+HB+HE
(grer 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc.
DIN 1835 form A+B+E and DIN 6535 form
HA+HB+HE (larger than dia. 20 mm only
with reduction sleeve).
Application:
Pour le serrage d’outils avec queue
cylindrique suivant DIN 1835 forme A+B+E
et DIN 6535 forme HA+HB+HE ( partir de
dia. 20 mm seulement avec rduction).
INFO 10.03
Bestell-Nr.
Order no.
Rfrence
A32.H06
A32.H08
A32.H10
A32.H12
A32.H16
HSK
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
HSK-A 32
d A D D1 l1 l2 l3
6 80 26 26 37 10 20
8 80 28 26 37 10 35
10 85 30 26 42 10 35
12 90 32 26 47 10 35
16 100 38 26 52 10 45
4 A40.H06
A40.H08
A40.H10
A40.H12
A40.H14
A40.H16
A40.H18
A40.H20
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
HSK-A 40
6 80 26 34 37 10 45
8 80 28 34 37 10 44
10 85 30 34 42 10 44
12 90 32 34 47 10 43
14 90 34 34 47 10 41
16 90 38 34 52 10 38
18 90 40 34 52 10 38
20 90 42 34 52 10 16
A50.H06
A50.H08
A50.H10
A50.H12
A50.H14
A50.H16
A50.H18
A50.H20
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
HSK-A 50
Lieferumfang: Mit Spannschlssel
Delivery:
With wrench
Livraison: Avec cl de serrage
6 80 26 42 37 10 45
8 80 28 42 37 10 44
10 85 30 42 42 10 44
12 90 32 42 47 10 43
14 90 34 42 47 10 41
16 95 38 42 52 10 43
18 95 40 42 52 10 43
20 100 42 42 52 10 26
l1 = max. Einstecktiefe
l1 = max. clamping depth
l1 = max. profondeur d’insertion
l2 = max. Verstellweg
l2 = max. length adjustment range
l2 = max. course de rglage
7.66 –7.67
4.22
4.36
